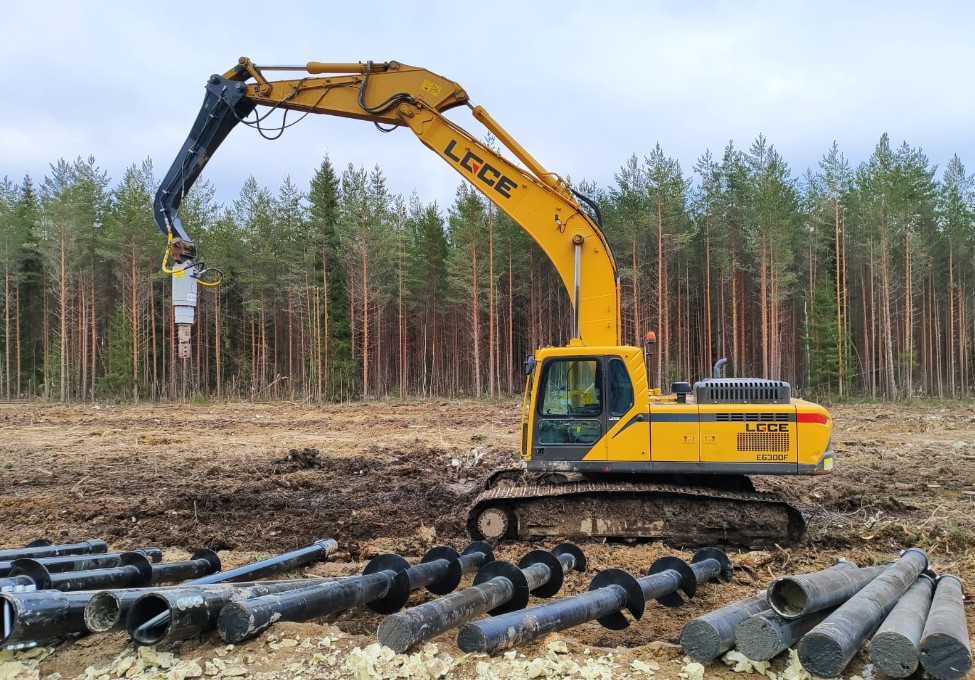

Устройство гусеничного экскаватора

Гусеничный экскаватор — это сложнейшая машина, настоящий симбиоз механики, гидравлики и электроники. Понимание того, как устроен этот гигант, необходимо не только инженерам и механикам, но и тем, кто планирует взять такую технику в аренду. Знание конструкции помогает правильно эксплуатировать машину, избегать поломок и выбирать оптимальную модель для конкретных задач. В этой статье мы детально разберём устройство гусеничного экскаватора — от гусеничного движителя до рабочего оборудования.

Ходовая часть: фундамент всей машины

Ходовая часть — это основа экскаватора, которая принимает на себя вес всей машины, обеспечивает её передвижение и устойчивость при работе. Именно через неё на грунт передаются сила тяжести экскаватора и силы взаимодействия рабочего органа с разрабатываемым материалом.

Конструкция ходовой тележки

Ходовая тележка гусеничного экскаватора состоит из следующих основных элементов:

Нижняя рама — сварная конструкция, являющаяся опорой для всей вращающейся части экскаватора. На ней монтируются все остальные элементы ходовой системы. Нижняя рама содержит кольцевую опору для крепления опорно-поворотного устройства, а также элементы для монтажа приводных и натяжных механизмов гусеничных лент.

Гусеничный движитель — непосредственно движитель машины, состоящий из:

• гусеничной цепи — набирается из отдельных звеньев, соединённых между собой. По конструкции гусеницы делятся на многоопорные и малоопорные. На гусеничных лентах устанавливаются башмаки — именно они контактируют с грунтом. Ширина башмака может варьироваться в зависимости от модели и условий эксплуатации (например, 600 мм у LiuGong CLG950E);
• ведущего колеса (звёздочки) — располагается в задней (иногда в передней) части гусеничной рамы и приводит в движение гусеничную цепь. Ведущие колёса устанавливаются на ведущих валах;
• направляющего колеса — находится в противоположной части гусеницы и служит для направления движения гусеничной цепи. На направляющих колёсах устанавливаются бандажи;
• натяжного устройства — позволяет регулировать натяжение гусеничной цепи, предотвращая её провисание и сход с колёс;
• опорных катков — поддерживают гусеничную цепь снизу и передают нагрузку от машины на грунт;
• поддерживающих роликов — поддерживают верхнюю ветвь гусеничной цепи, предотвращая её провисание.

Привод ходовой части

Управление гусеницами осуществляется индивидуальным гидроприводом. Каждая гусеница приводится в движение гидромотором через планетарный редуктор. Такая схема обеспечивает реверсивное движение каждой гусеницы независимо — за счёт разной скорости вращения гусениц осуществляется поворот машины.

Привод ходового механизма включает гидромоторы, ходовые редукторы с тормозами и систему управления. Узел ходового редуктора является одной из ключевых точек обслуживания, требующих регулярной проверки уровня масла.

Опорно-поворотное устройство: связующее звено

Опорно-поворотное устройство — это механизм, который соединяет ходовую часть и поворотную платформу, обеспечивая возможность вращения верхней части экскаватора на 360°.

Конструкция и принцип работы

Опорно-поворотное устройство состоит из:

• неподвижной части — соединённой с рамой ходовой части (нижней рамой);
• подвижной части — соединённой с поворотной платформой;
• тела качения — шариков или роликов, размещённых между неподвижной и подвижной частями;
• зубчатого венца — с которым взаимодействует шестерня механизма поворота.

В современных экскаваторах поворотный круг может быть однорядным, шариковая опора имеет направляющую, а зубчатый венец проходит индукционную закалку для повышения износостойкости. Зубчатый венец и шестерня постоянно погружены в смазку.

Механизм поворота

Поворот платформы осуществляется гидравлическим двигателем, который через редуктор передаёт вращение на шестерню, взаимодействующую с зубчатым венцом опорно-поворотного устройства. Дисковый тормоз поворота включается под действием пружины и освобождается гидравликой.

Поворотная платформа: «тело» экскаватора

Поворотная платформа — это несущая конструкция, на которой размещаются все основные узлы верхней части экскаватора: силовая установка, гидравлическое оборудование, кабина машиниста и рабочее оборудование.

Конструкция платформы

Поворотная платформа обычно состоит из двух параллельных коробчатых балок, образованных парными вертикальными металлическими листами и верхними и нижними металлическими поясами. Такая конструкция обеспечивает высокую жёсткость при относительно небольшой массе.

Основание платформы образовано из нижнего листа и закреплённого снизу опорного кольца. На платформе устанавливаются:

• кабина машиниста;
• двигатель;
• гидравлическое оборудование (насосы, баки, распределители);
• механизм поворота;
• крепления для рабочего оборудования.

Рабочее оборудование: «руки» экскаватора

Рабочее оборудование — это та часть экскаватора, которая непосредственно взаимодействует с грунтом. Большинство современных гусеничных экскаваторов оснащаются оборудованием «обратная лопата».

Состав рабочего оборудования

Рабочее оборудование обратной лопаты включает три основных элемента:

Стрела — основной несущий элемент, шарнирно закреплённый на поворотной платформе. В гидравлических экскаваторах стрела чаще всего изогнутой формы. Она может быть моноблочной или состоять из нескольких секций. В некоторых моделях применяются телескопические стрелы.

Рукоять — шарнирно соединена с верхним концом стрелы. Рукоять служит для передачи усилия от гидроцилиндра к ковшу и определяет радиус копания. В некоторых конструкциях рукоять может быть телескопически раздвижной.

Ковш — рабочий орган, непосредственно внедряющийся в грунт. Ковш оснащается зубьями для повышения эффективности резания. Объём ковша варьируется в зависимости от модели экскаватора — от долей кубометра у мини-экскаваторов до 15–23 м³ у карьерных гигантов.

Гидравлический привод рабочего оборудования

В гидравлических экскаваторах все движения рабочего оборудования осуществляются с помощью гидроцилиндров:

• гидроцилиндр стрелы — поднимает и опускает стрелу;
• гидроцилиндр рукояти — выдвигает и втягивает рукоять;
• гидроцилиндр ковша — управляет поворотом ковша (зачерпывание и выгрузка).

Каждый гидроцилиндр управляется соответствующим золотником в гидрораспределителе.

Гидравлическая система: «кровеносная система» экскаватора

Гидравлическая система — это сердце современного экскаватора. Именно она преобразует механическую энергию двигателя в энергию рабочей жидкости, которая приводит в действие все исполнительные механизмы.

Основные компоненты гидросистемы

Гидравлическая система состоит из следующих основных элементов:

Гидробак — резервуар для рабочей жидкости (масла). Оснащён фильтром для очистки масла от загрязнений.

Гидравлический насос — преобразует механическую энергию вращения вала двигателя в энергию потока рабочей жидкости. В современных экскаваторах обычно устанавливаются два аксиально-поршневых насоса переменного рабочего объёма (главные насосы) и один шестеренчатый насос управляющего контура. Производительность насосов может достигать сотен литров в минуту.

Гидрораспределитель — направляет поток рабочей жидкости от насоса к исполнительным механизмам (гидроцилиндрам и гидромоторам). Управление распределителем осуществляется с помощью золотников.

Исполнительные гидродвигатели — гидроцилиндры (для поступательного движения) и гидромоторы (для вращательного движения).

Соединительные трубопроводы — рукава высокого давления и металлические трубки, соединяющие все элементы системы.

Принцип работы гидросистемы

Работа гидросистемы происходит следующим образом:

1. Двигатель приводит во вращение гидравлический насос.
2. Насос засасывает масло из гидробака через фильтр.
3. Насос подаёт масло под высоким давлением к гидрораспределителю.
4. Золотники распределителя направляют масло в соответствующую полость гидроцилиндра или гидромотора.
5. Под давлением масла поршень гидроцилиндра (или вал гидромотора) приходит в движение.
6. Отработанное масло из противоположной полости через распределитель сливается обратно в бак.

Силовая установка: «сердце» экскаватора

Двигатель является источником энергии для всей машины. Большинство гусеничных экскаваторов оснащаются дизельными двигателями.

Типы двигателей

Современные экскаваторы комплектуются двигателями ведущих мировых производителей:

• Cummins — наиболее распространённый бренд. Например, модели QSB6.7 (мощность 124 кВт), QSM11 (мощность 250 кВт);
• Isuzu — например, AA-4BG (69,6 кВт), AI-4JJ1X (90,2 кВт);
• Komatsu — собственные двигатели с системой впрыска высокого давления.

Мощность двигателей варьируется от 18 кВт у мини-экскаваторов до 1491 кВт у карьерных гигантов.

Особенности конструкции

Современные дизельные двигатели экскаваторов оснащаются:

1. Турбонаддувом для повышения мощности.
2. Промежуточным охлаждением наддувочного воздуха (интеркулером).
3. Системой прямого впрыска топлива.
4. Водяным охлаждением.

Кабина машиниста: рабочее место оператора

Кабина — это не просто место управления, а эргономичное пространство, обеспечивающее комфорт и безопасность машиниста.

Органы управления

В кабине расположены следующие основные органы управления:

• правый рычаг — управление стрелой и ковшом;
• левый рычаг — управление поворотом платформы и рукоятью;
• две педали передвижения с рычагами — управление движением гусениц;
• поворотный регулятор дроссельной заслонки — управление оборотами двигателя;
• дисплей — отображение параметров работы машины.

Комфорт и безопасность

Современные кабины оснащаются:

• виброгасящей площадкой для снижения вибрации;
• системой кондиционирования воздуха;
• шумоизоляцией;
• круговой обзорностью;
• регулируемым сиденьем оператора.

Взаимодействие систем: как всё работает вместе

Для понимания устройства экскаватора важно представить, как взаимодействуют все его системы в процессе работы:

1. Двигатель приводит во вращение гидравлические насосы.
2. Насосы создают поток масла под давлением.
3. Гидрораспределитель направляет масло к нужным исполнительным механизмам в зависимости от действий оператора.
4. Гидроцилиндры перемещают стрелу, рукоять и ковш — происходит копание.
5. Гидромоторы хода приводят в движение гусеницы — машина перемещается.
6. Гидромотор поворота через редуктор поворачивает платформу — экскаватор разворачивается.
7. Все усилия от рабочего оборудования через поворотную платформу и опорно-поворотное устройство передаются на ходовую часть и далее на грунт.

Что нужно знать при аренде?

Понимание устройства гусеничного экскаватора — это ключ к правильному выбору техники и её эффективной эксплуатации. При аренде обращайте внимание на:

• состояние ходовой части — износ гусеничных цепей, опорных катков и ведущих звёздочек напрямую влияет на надёжность машины;
• работу гидравлики — проверяйте отсутствие течей, чёткость работы всех цилиндров и моторов;
• состояние рабочего оборудования — износ ковша и пальцев шарниров сказывается на производительности;
• комфорт кабины — эргономика и обзорность влияют на утомляемость оператора и безопасность работ.

Гусеничный экскаватор — это высокотехнологичная машина, каждый узел которой требует внимания и правильного обслуживания. Знание устройства поможет вам не только сделать правильный выбор при аренде, но и продлить срок службы техники, избежать дорогостоящих поломок и обеспечить безопасную и производительную работу на объекте. Взять в аренду гусеничный экскаватор можно в компании МСТ-Аренда, мы доставляем технику по Москве и области!
